Как установить противотуманные фары на ваз 2114 своими руками


Противотуманки на ВАЗ 2114: установка своими руками и схема подключения

Содержание:

  1. Способы установки
  2. Установка
  3. Ксенон в ПТФ

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.

Красиво и эффективно

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Способ

Особенности

Покупка бампера с вмонтированными ПТФ

Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. Минус данного варианта — высокая стоимость

Покупка бампера от ВАЗ 2115 и самостоятельная установка

Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их

Покупка ПТФ и облицовочных элементов — очков

Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку

Стандартный комплект ПТФ включает несколько элементов:

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов.

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Если вам упорно продолжают светить дальним светом встречные машины, попробуйте отрегулировать световой пучок. Если и это не помогает, от ксенона лучше отказаться.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

Элементы для подключения

Теперь непосредственно о работе.

  1. Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
  2. Удалите всю грязь с бампера.
  3. Выполните разметку под установку будущей противотуманной оптики.
  4. Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
  5. По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
  6. Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
  7. Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
  8. С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
  9. Напильником обработайте места среза.
  10. Внешнюю часть очков в итоге должна плотно войти в отверстие.
  11. В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
  12. Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

 Загрузка ...

Как установить фары на ВАЗ-2114

Отечественные автомобили марки ВАЗ всегда пользуются большим спросом у наших водителей. И тому есть веские причины - эти машины имеют достаточно разумную стоимость, а также низкие затраты на обслуживание. Однако рано или поздно автомобилисты сталкиваются с ситуацией, когда железному другу требуется мелкий ремонт. К таким случаям можно отнести и замену фары на ВАЗ-2114.

Конечно, вы можете воспользоваться сервисной станцией, заплатив за обслуживание несколько сотен рублей, но зачем платить слишком много, если то же самое можно сделать самостоятельно? Итак, давайте разберемся, как выбрать и установить фары на ВАЗ-2114.

Краткие инструкции по выбору фар

Не спешите сразу приобретать стандартные фары, потому что у вас есть возможность улучшить световые характеристики автомобиля. Но владельцы отечественного ВАЗа не понаслышке воочию понимают, насколько плохо светят их ближние фонари. Поэтому многие автомобилисты советуют устанавливать ксенон вместо обычных галогенных лампочек. Здесь следует помнить, что не всегда ксенон может попасть прямо на ваш автомобиль. Лучше всего устанавливать только те фонари, на которых производитель указал свою марку и модель автомобиля.Также для улучшения ближнего света можно дополнительно установить противотуманные фары на ВАЗ-2114.

Процесс установки

Итак, сначала вам нужно выбрать место, которое будет заменено. Лучшим вариантом является гараж, а если его нет, вы можете заменить фары на ВАЗ-2114 и на улицу. Главное, чтобы ваш автомобиль не мешал движению других автомобилей. Также стоит помнить, что процесс установки должен проводиться исключительно в сухую погоду.

Поставьте автомобиль на ручной тормоз, выключите и отсоедините клемму аккумулятора на аккумуляторе. Это необходимо для того, чтобы вы не были поражены электрическим током при подключении проводов. Затем снимите декоративную крышку, которая закрывает радиатор. Эта часть часто крепится на 4 болта. Далее найдите специальный винт, который находится под пластиковым бампером, а также открутите его. После этого выкрутите винт, который находится возле радиатора (он соединяет нашу запчасть с планкой). После этого вы заметите, что фары на ВАЗ-2114 начнут немного двигаться - это признак того, что запасная часть полностью освобождена от крепежа.

Теперь вы можете безопасно удалить световое устройство. Но не стоит забывать, что поворотники и фары на ВАЗ-2114 тесно взаимосвязаны, поэтому категорически запрещается их разделять.

Итак, переходим к финальной стадии - убираем все провода. Для этого нужно снять 2 заглушки, которые идут на поворотники и фары головного света, и снять гидро-корректор. На задней части запасной части вы увидите еще 4 винта - их также необходимо снять. Все, на этом этапе разборка фар на ВАЗ-2114 можно считать завершенным.Сборка такая же в обратном порядке.

Полезный совет: при выполнении всех процедур по сборке / разборке желательно пометить все раскрученные болты. Это сэкономит значительное время на установке.

,Тюнинг
ВАЗ 2114. Своими руками доведите автомобиль до совершенства

Пожалуй, каждый автовладелец стремится, чтобы его любимый был уникальным и уникальным в своем роде. И не важно, какая марка, какая модель автомобиля. Главное что был тюнинг. ВАЗ 2114 можно превратить в мечту каждого.

Многие водители недовольны качеством аксессуаров этой модели. Поэтому они стремятся улучшить различные компоненты автомобиля. Это называется "чип-тюнинг".«ВАЗ 2114 можно перепрошить, обратившись в сервисный центр, так как для этого требуется профессиональное оборудование. А все остальное легко сделать самостоятельно.

Что нужно учитывать при выполнении тюнинга ВАЗ 2114 своими руками? Во-первых, эту модель следует улучшить, начиная с подвески и тормозов. И только потом переходите к остальным узлам. Во-вторых, в четырнадцатом только две части, требующие замены, - это тормозные диски и поперечный стабилизатор.

Вместо дисковых тормозов, установленных на ВАЗ2114, лучше использовать более вентилируемую модель.Это значительно улучшит эффект торможения. Дело в том, что вентилируемые диски охлаждаются быстрее, а это значит, что скорость нагрева и температура тормозов значительно снижаются.

Поперечный стабилизатор заменит модель, которая установлена ​​на марке ВАЗ 2110. Такой тюнинг ВАЗ 2114 своими руками выполняется всего за несколько часов. В связи с тем, что стабилизатор десятой модели в диаметре больше на 2 мм, маневренность четырнадцатого маневра увеличивается, особенно при прохождении поворотов.

Чтобы выполнить все перечисленные улучшения, достаточно иметь обычный набор ключей и желание все делать самостоятельно. Подробную инструкцию можно найти в интернете.

Достаточной популярностью пользуются владельцы ВАЗ 2114 с тюнингом салона. Начинается, как правило, с установки более удобных и привлекательных сидений. Обычно они используют кресла из иномарок. Они могут просто поменять чехол на сиденье или использовать оригинальные чехлы.

Расширение приборной панели очень распространено.Стандартный щит заменен другим вариантом. Светодиодная подсветка установлена. Навигационные системы используются. Рулевая муфта заменена на быстродействующую модель и так далее.

Внешний тюнинг ВАЗ 2114 своими руками включает замену стандартного обвеса на аэродинамические аналоги. Вы можете заменить весь комплект, но можно заменить только отдельные детали. Это порог, один из бамперов, юбка или спойлер.

Кроме того, можно поменять заднюю оптику и фары.Выполнить эту работу под силу каждого автомобилиста. Более того, на авторынке полно вариантов тюнинга автомобилей, и вы сможете сделать свой выбор без особых затруднений.

Даже если вы просто поменяли резиновые коврики на спортивные, установили педали или приклеили панель приборов карбоновой пленкой - все это тоже настраивает.

Вы также можете поставить коробку передач на хромированную консоль коробки передач. Пристегните ремень безопасности, замените ручку коробки передач и выберите более удобную. Замените ручные электрические стеклоподъемники на электрические, улучшите акустику и тд.

р >> ,Противотуманные фары
с самофиксацией: как починить автомобильный справочник

Противотуманные фары помогают улучшить обзор водителя во время вождения в особую погоду. Например, когда туман, сильный дождь или снег вождения; обычные фары расположены под углом и расположены так, что вы можете получить почти полное затемнение. Точно так же, когда атмосфера перед вами очень отражающая; Ваши собственные обычные фары могут ослеплять вас. Это действительно когда противотуманные фары полезны.К настоящему времени противотуманные фары будут указывать прямо на дорогу перед автомобилем, но не отражать блики от самого тумана. Так что лучше всегда поддерживать ваши противотуманные фары в хорошем состоянии, так как они помогают вам управлять автомобилем в таких плохих условиях. Не слишком сложно, так как есть только две основные причины, которые вызывают отказ противотуманных фар. Один из них - это противотуманный фонарь, а второй - из-за проблем с электричеством. Вы можете легко самостоятельно установить противотуманные фары для автомобилей, следуя инструкциям, приведенным ниже.

Прежде всего, взгляните на руководство пользователя. Книга предоставит вам общее представление о детали, всю информацию о шагах ремонта, компонентов, которые вам нужны. Помните, что необходимо использовать запасные части, одобренные производителем автомобиля.

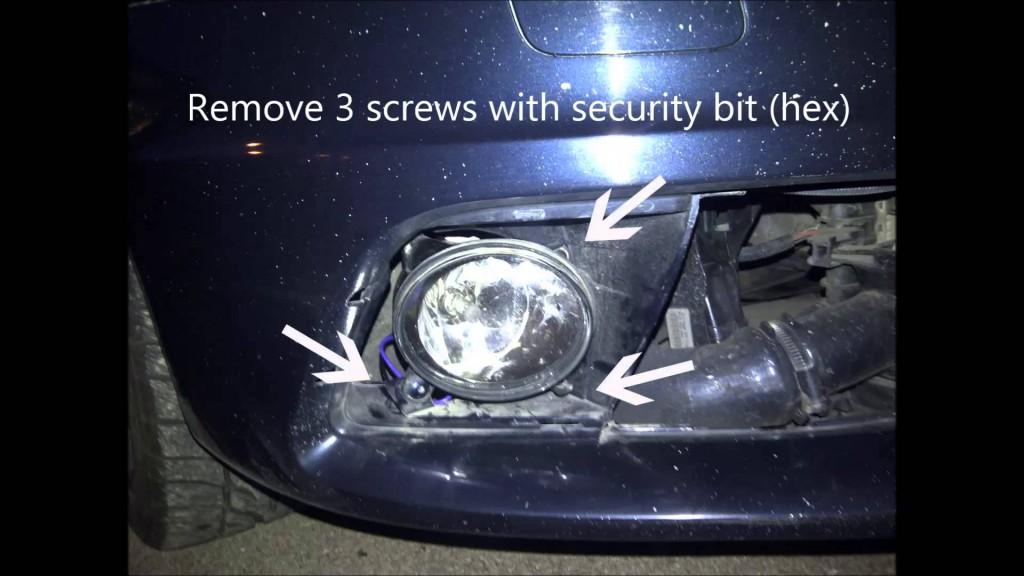

Вам нужно будет лежать на земле. За противотуманным фонарем находится передний бампер; добраться до него там. Иногда на нижней стороне бампера; Вы найдете защитный кожух. Теперь удалите крепежные винты, чтобы закрепить кожух на бампере.

self-fix fog lights

1. Саморежим противотуманных фар: замена лампочки

- Определить противотуманные фары, которые необходимо заменить. Включите противотуманные фары. Идите к передней части автомобиля, чтобы увидеть, какой из них необходимо заменить.
- Снимите лампочку с задней части корпуса. Аккуратно поверните лампу против часовой стрелки и вытащите лампу из держателя.

Присоединяйтесь к нашей БЕСПЛАТНОЙ Кампании GIVEAWAY здесь

- Отсоединить электрический разъем от противотуманной фары.Таким образом сожмите фиксатор и осторожно вытащите пробку из лампочки.
- Установите новую лампу в корпус.
- Вставьте вилку в розетку и установите корпус противотуманных фонарей на место. Снова завинтите винты и задвиньте крышку на
- Включите противотуманные фары, чтобы проверить, все ли готово.
- Если новая лампа работает хорошо, переустановите все, что было удалено во время разборки. Теперь вы закончили самостоятельно менять противотуманные фары.

2.Другие незначительные электрические проблемы

Замена перегоревшего предохранителя

- Прочтите руководство пользователя к , найдите правильный блок предохранителей .
- Снимите крышку с блока предохранителей.
- Используйте съемник предохранителей, чтобы удалить старый предохранитель.
- замените новый на место старого. Убедитесь, что у них одинаковый рейтинг силы тока.
- включите противотуманные фары, чтобы проверить предохранитель

self-fix-fog-lights саморежимные противотуманные фары: замена лампы

Заменить неисправный выключатель

- Найдите приборную панель вокруг выключателя, разберите ее.
- Снимите стопорные винты, удерживающие выключатель, или снимите выключатель с панели приборов.
- Осторожно вытащите проводку. Проверьте состояние проводки. Потяните, пока разъем не покажет себя.
- Отключите переключатель от разъема.
- Подключите новый выключатель.
- Включите противотуманные фары для проверки.
- Если все хорошо, соберите панель приборов обратно, как и раньше.
